Druckregelventile sind wichtige Komponenten in verschiedenen industriellen und kommerziellen Systemen und sorgen dafür, dass der Flüssigkeitsdruck auf einem sicheren und optimalen Niveau gehalten wird. Unter den verschiedenen Arten von Druckregelventilen sind direktwirkende und vorgesteuerte Ventile zwei häufig verwendete Konstruktionen, jede mit ihren eigenen einzigartigen Eigenschaften und Anwendungen. Als Lieferant von Druckregelventilen ist es wichtig, diese Unterschiede zu verstehen, um unseren Kunden die besten Lösungen anbieten zu können.
Direktwirkende Druckregelventile
Direkt wirkende Druckregelventile sind die einfachste Form von Druckregelgeräten. Sie funktionieren nach dem Prinzip eines Federmechanismus. Eine Feder übt eine Kraft auf eine Membran oder einen Kolben aus, die wiederum die Position eines Ventilkegels steuert. Wenn der Eingangsdruck den eingestellten Druck übersteigt, überwindet die von der Flüssigkeit auf die Membran oder den Kolben ausgeübte Kraft die Federkraft, was dazu führt, dass das Ventil teilweise schließt und die Durchflussrate verringert, wodurch der Ausgangsdruck sinkt. Wenn umgekehrt der Ausgangsdruck unter den Sollwert fällt, drückt die Federkraft die Membran oder den Kolben zurück und öffnet das Ventil weiter, um den Durchfluss zu erhöhen und den Druck zu erhöhen.
Einer der Hauptvorteile direkt wirkender Ventile ist ihre Einfachheit. Sie haben im Vergleich zu vorgesteuerten Ventilen weniger bewegliche Teile, was einen geringeren Wartungsaufwand und allgemein geringere Kosten bedeutet. Sie reagieren außerdem sehr gut auf Druckänderungen und eignen sich daher für Anwendungen, bei denen schnelle Druckanpassungen erforderlich sind. In kleinen Wasserversorgungssystemen können beispielsweise direkt wirkende Ventile den Druck schnell regulieren, um einen gleichmäßigen Wasserfluss zu einzelnen Wasserhähnen oder Geräten sicherzustellen.
Direkt wirkende Ventile weisen jedoch einige Einschränkungen auf. Im Vergleich zu vorgesteuerten Ventilen sind sie in der Regel weniger genau bei der Aufrechterhaltung eines präzisen Drucks, insbesondere bei hohen Durchflussraten. Die Federkraft kann durch Temperaturänderungen beeinflusst werden, was zu Schwankungen des eingestellten Drucks führen kann. Darüber hinaus verfügen sie nur über eine relativ begrenzte Kapazität zur Bewältigung großer Durchflussraten und hoher Drücke. Wenn die Größe des Ventils zur Anpassung an höhere Durchflussraten zunimmt, wird die zur Steuerung des Ventils erforderliche Feder größer und schwieriger zu handhaben, was die Leistung des Ventils verringern kann.
Vorgesteuerte Druckregelventile
Pilotgesteuerte Druckregelventile hingegen sind komplexer konstruiert, bieten aber in vielen Anwendungen eine überlegene Leistung. Diese Ventile verwenden ein kleines Hilfsventil, ein sogenanntes Pilotventil, um den Betrieb des Hauptventils zu steuern. Das Pilotventil erfasst den Ausgangsdruck und sendet ein Signal an das Hauptventil, um seine Position entsprechend anzupassen.
Der Hauptvorteil vorgesteuerter Ventile ist ihre hohe Genauigkeit bei der Druckregelung. Das Pilotventil kann fein eingestellt werden, um eine präzise Druckregelung auch bei hohen Durchflussraten und Drücken zu gewährleisten. Dies macht sie ideal für Anwendungen, bei denen eine strenge Druckkontrolle erforderlich ist, beispielsweise in chemischen Verarbeitungsanlagen, Energieerzeugungsanlagen und großen Wasserverteilungssystemen. Beispielsweise werden in einem Kraftwerk pilotgesteuerte Ventile verwendet, um den Dampfdruck in den Kessel- und Turbinensystemen zu regulieren und so einen effizienten und sicheren Betrieb zu gewährleisten.
Ein weiterer wesentlicher Vorteil vorgesteuerter Ventile ist ihre Fähigkeit, große Durchflussraten und hohe Drücke zu bewältigen. Das Pilotventil kann das Hauptventil mit relativ geringen Kräften steuern, sodass das Hauptventil für die Handhabung großer Flüssigkeitsmengen ausgelegt werden kann. Dadurch eignen sie sich für Anwendungen, bei denen große Flüssigkeitsmengen reguliert werden müssen, beispielsweise in Öl- und Gaspipelines.
Vorgesteuerte Ventile haben jedoch auch einige Nachteile. Aufgrund ihrer komplexen Konstruktion sind sie im Vergleich zu direktwirkenden Ventilen teurer in der Anschaffung und im Unterhalt. Sie benötigen aufgrund der zusätzlichen Komponenten mehr Platz für den Einbau und sind empfindlicher gegenüber Verunreinigungen in der Flüssigkeit. Wenn das Pilotventil verstopft oder beschädigt ist, kann dies die Leistung des gesamten Ventilsystems beeinträchtigen.
Vergleich in verschiedenen Anwendungen
Bei industriellen Anwendungen hängt die Wahl zwischen direktwirkenden und vorgesteuerten Ventilen von mehreren Faktoren ab. Bei Anwendungen, bei denen die Kosten eine große Rolle spielen und keine hohe Präzision erforderlich ist, sind direktgesteuerte Ventile oft die bevorzugte Wahl. Beispielsweise können in einigen landwirtschaftlichen Bewässerungssystemen, bei denen eine allgemeine Druckregelung ausreicht, direkt wirkende Ventile eine kostengünstige Lösung darstellen.
Andererseits werden in Branchen wie der Pharma- und Lebensmittelverarbeitung, in denen eine strenge Druckkontrolle erforderlich ist, um die Produktqualität und -sicherheit zu gewährleisten, häufiger vorgesteuerte Ventile verwendet. Diese Branchen erfordern eine präzise Kontrolle der Flüssigkeitsdrücke, um die Integrität des Herstellungsprozesses aufrechtzuerhalten und gesetzliche Anforderungen zu erfüllen.

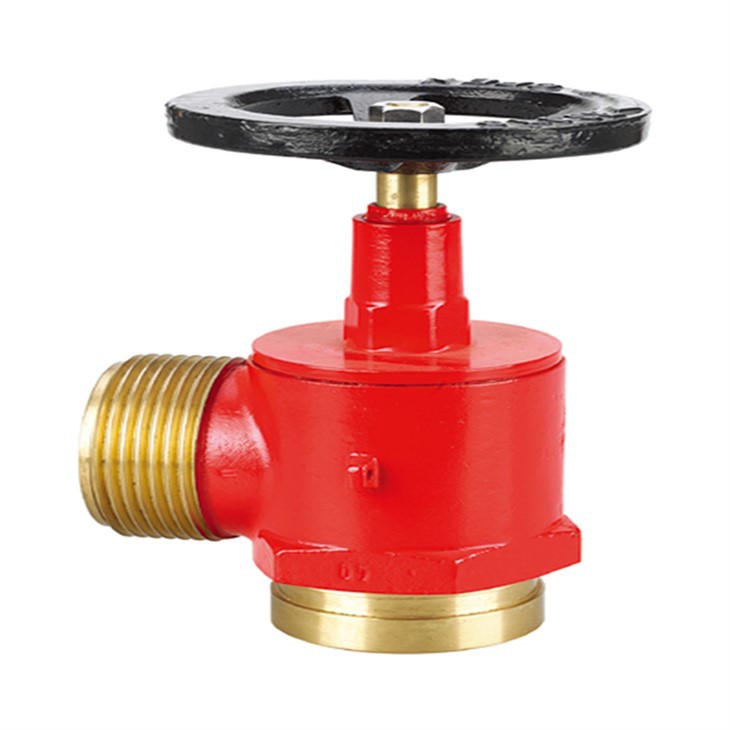

In Brandschutzsystemen spielen verschiedene Arten von Ventilen eine wichtige Rolle. Zum Beispiel,Hydrantenventilist eine entscheidende Komponente für die Wasserversorgung bei Brandbekämpfungseinsätzen.Landeventil in gerader Ausführungwird verwendet, um den Wasserfluss auf verschiedenen Etagen eines Gebäudes zu steuern. UndFeuerablassventildient der Ableitung des Wassers aus der Brandschutzanlage bei Bedarf. In diesen Systemen können direktwirkende oder vorgesteuerte Druckregelventile eingesetzt werden, um sicherzustellen, dass der Wasserdruck auf einem sicheren und wirksamen Niveau gehalten wird.
Abschluss
Zusammenfassend lässt sich sagen, dass sowohl direktwirkende als auch vorgesteuerte Druckregelventile ihre eigenen einzigartigen Vorteile und Einschränkungen haben. Die Wahl zwischen beiden hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich Faktoren wie Genauigkeit, Durchflussrate, Druck, Kosten und Wartung. Als Anbieter von Druckregelventilen wissen wir, wie wichtig es ist, für jeden Kundenbedarf das richtige Ventil bereitzustellen. Ob Sie ein einfaches und kostengünstiges direktgesteuertes Ventil oder ein hochpräzises vorgesteuertes Ventil benötigen, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.
Wenn Sie auf dem Markt für Druckregelventile sind oder Fragen zu unseren Produkten haben, empfehlen wir Ihnen, uns für ein ausführliches Gespräch zu kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des am besten geeigneten Ventils für Ihre Anwendung und bietet Ihnen den bestmöglichen Service.
Referenzen
- „Handbuch für Industrieventile“ von Peter A. Schweitzer
- „Fluidmechanik und Thermodynamik von Turbomaschinen“ von SL Dixon
- Verschiedene Industriestandards und technische Dokumente zu Druckregelventilen
